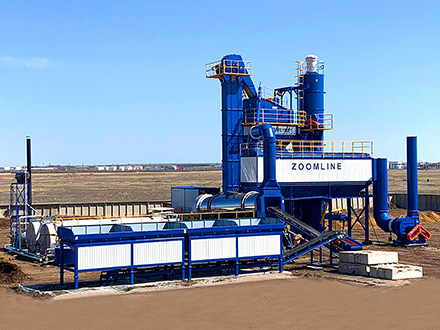

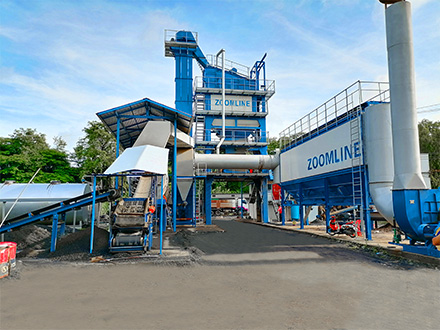

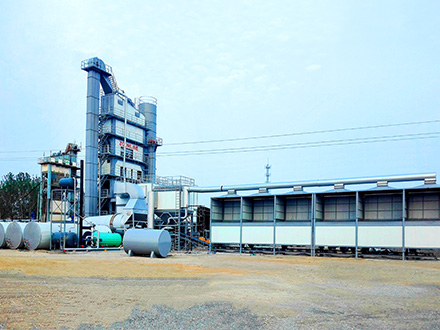

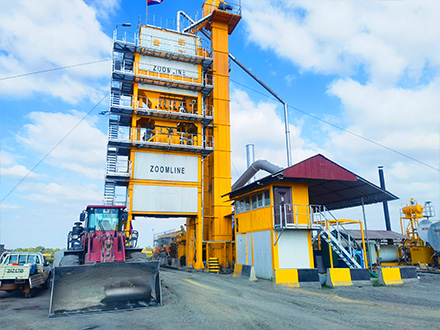

固定式瀝青攪拌站
- 應用
固定式間歇式瀝青攪拌站主要用于高速公路、高速公路、高速公路、國道、主干道、城市道路、機場、港口、水利、橋梁等道路施工
- 產量
40噸/小時至320噸/小時
- 電機功率
150kw至800kw
ZAP-S系列固定式間歇式瀝青攪拌站從40TPH到320TPH，以其高產量和高性能最受歡迎。
主要優點：
? 為您的項目提供具有成本效益的解決方案
? 多燃料燃燒器可供選擇
? 環保、節能、安全、操作方便
? 低維護運行、低能耗、低排放
? 可選的環境設計——根據客戶要求進行覆膜和包覆
? 布局合理，基礎簡單，安裝維護方便
冷骨料進料系統
- 皮帶給料機采用變頻調速，調速范圍廣，工作效率高。
- 每個出料口均有缺料報警裝置，無料或無起拱自動報警。
- 沙倉上有振動器，確保正常運行。
- 冷骨料料斗頂部設有篩網，避免大量物料投入。
- 輸送帶采用無縫圓帶，運行平穩，使用壽命長。
- 進料皮帶機進料口設有簡易篩網，避免大量物料進入，提高熱效率，保證干燥滾筒、熱骨料提升機和振動篩的工作可靠性。
干燥系統
- -優化干燥器的葉片幾何形狀，使干燥和加熱過程極為高效，降低能耗，與傳統設計相比，加熱效率提高30%；由于加熱效率高，滾筒表面溫度相對較低，因此運行后的冷卻周期大大縮短。
- -完全絕緣的復合骨料干燥桶。支撐輥由電機和齒輪機構的摩擦驅動。
- -采用著名品牌Honeywell溫度智能控制系統。
燃燒系統
- 采用意大利品牌高燃燒效率燃燒器，確保尾氣排放量低（如二氧化碳、低NO1&NO2、二氧化硫）。
- 柴油、重油、天然氣、煤或多燃料燃燒器。
- 采用國際標準件，維護成本低。
振動篩
- 改善振動和振幅以優化對可用屏幕的影響。
- 顆?；旌衔锓植季鶆虻哪湍コ潆娤到y(tǒng)。
- 敞開式門便于訪問、簡單的屏幕更換和減少停機時間。
- 振動方向和篩箱傾角的最佳組合，保證了篩分比和篩分效率。
稱重系統
- 采用品牌TOLEDO稱重傳感器，確保稱重準確，保證瀝青混合料的質量。
攪拌系統
- 攪拌機采用三維混合設計，具有一系列長臂、短軸直徑和雙向混合葉片。
- 放電過程已完全重新設計，放電時間最短。
- 葉片與攪拌機底部之間的距離也被限制在最佳值。
- 瀝青通過一臺加壓瀝青泵從多點均勻噴灑在骨料上，實現全覆蓋和高混合效率。
除塵系統
- 重力式一次除塵器收集更細的粉塵，節省消耗。
- 布袋除塵器二次除塵器排放小于20mg/Nm3，環保。
- 采用美國Dopont NOMEX濾袋，耐高溫，使用壽命長。 濾袋更換方便，無需特殊工具。
- 智能溫控系統，當粉塵溫度高于設定值時，冷風閥自動開啟冷卻，避免濾袋被高溫?fù)p壞。
- 采用高壓脈沖清灰技術，有利于減少布袋磨損，延長使用壽命，提高除塵性能。
瀝青供應系統
- 瀝青罐堅固耐用。可根據要求提供不同尺寸和容量的瀝青罐。瀝青罐覆蓋有巖棉絕緣材料和鍍鋅板，以最大限度地減少熱量損失。
- 瀝青罐由導熱油加熱，以確保瀝青的溫度。
控制系統
- 采用西門子電器元件，即使在惡劣的工作條件下也能穩定工作。
- 采用歐姆龍PLC和觸摸屏，數據處理能力強，數據表自動控制，可實時存儲各種運行數據。
- 所有系統電源開關均可通過控制面板進行控制，操作簡單，易于控制。
- 多語言兼容，可根據客戶喜好選擇顯示語言。
- 控制柜防護等級為 IP55，符合世界最高行業標準。
- 具有隔熱和隔音的集裝箱控制室。
- 全局遠程自動檢測功能。
| 型號 | ZAP-S40 | ZAP-S60 | ZAP-S80 | ZAP-S100 | ZAP-S120 | ZAP-S160 | ZAP-S200 | ZAP-S240 | ZAP-S320 |
| 產量（噸/時） | 40噸/時 | 60噸/時 | 80噸/時 | 100噸/時 | 120噸/時 | 160噸/時 | 200噸/時 | 240噸/時 | 320噸/時 |
| 冷骨料供給系統 | |||||||||
| 料斗容積（立方米） | 4 x 4.5立方米 | 4 x 4.5立方米 | 4 x 6.5立方米 | 4 x 6.5立方米 | 4 x 8立方米 | 5 x 8立方米 | 5 x 15立方米 | 5 x 15立方米 | 6 x 15立方米 |
| 皮帶功率（噸/時） | 60噸/時 | 80噸/時 | 100噸/時 | 120噸/時 | 140噸/時 | 180噸/時 | 220噸/時 | 280噸/時 | 360噸/時 |
| 干燥系統 | |||||||||
| 烘干筒尺寸（直徑X尺寸） | 1200x5200毫米 | 1200x5500毫米 | 1500x6600毫米 | 1500x6600毫米 | 1800x8000毫米 | 1900x9000毫米 | 2200x9000毫米 | 2600x9500毫米 | 2800x10200毫米 |
| 干燥能力（噸/時） | 40-60噸/時 | 60-70噸/時 | 80-100噸/時 | 100-120噸/時 | 120-140噸/時 | 160-180噸/時 | 200-220噸/時 | 240-260噸/時 | 320-360噸/時 |
| 燃燒器(油) | 70-300千克/時 | 100-400千克/時 | 60-600千克/時 | 100-1000千克/時 | 100-1000千克/時 | 140-1400千克/時 | 180-1800千克/時 | 180-1800千克/時 | 250-2500千克/時 |
| 燃油消耗 (油) | 6.5-7千克/噸 | 6.5-7千克/噸 | 6.5-7千克/噸 | 6.5-7千克/噸 | 6.5-7千克/噸 | 6.5-7千克/噸 | 6.5-7千克/噸 | 6.5-7千克/噸 | 6.5-7千克/噸 |
| 主樓 | |||||||||
| 篩網 | 4 層 | 4層 | 4 層 | 4 層 | 4 層 | 4/5 層 | 5 層 | 5 層 | 6 層 |
| 骨料稱重 | 3x500千克 | 3x1000千克 | 3x1000千克 | 3x1500千克 | 3x1500千克 | 3x2000千克 | 3x3000千克 | 3x3000千克 | 3x5000千克 |
| 瀝青計量 | 3x100千克 | 3x100千克 | 3x100千克 | 3x200千克 | 3x200千克 | 3x200千克 | 3x500千克 | 3x500千克 | 3x500千克 |
| 粉料計量 | 3x100千克 | 3x100千克 | 3x100千克 | 3x200千克 | 3x200千克 | 3x200千克 | 3x500千克 | 3x500千克 | 3x500千克 |
| 拌缸容量 | 500千克 | 800千克 | 1000千克 | 1300千克 | 1500千克 | 2000千克 | 2500千克 | 3000千克 | 4000千克 |
| 攪拌周期 | 45秒 | 45秒 | 45秒 | 45秒 | 45秒 | 45秒 | 45秒 | 45秒 | 45秒 |
| 除塵系統 | |||||||||
| 布袋除塵面積 | 200平方米 | 300平方米 | 430平方米 | 480平方米 | 550平方米 | 650平方米 | 700平方米 | 1050平方米 | 1350平方米 |
| 引風機功率 | 18.5/22千瓦 | 30/37千瓦 | 45千瓦 | 55千瓦 | 2x45千瓦 | 2x55千瓦 | 2x75千瓦 | 2 x 90千瓦 | 2 x 110千瓦 |
| 瀝青溫度 | 140-180 度 | 140-180 度 | 140-180 度 | 140-180 度 | 140-180 度 | 140-180 度 | 140-180 度 | 140-180 度 | 140-180 度 |
| 成品倉(可選) | 30 噸 | 30 噸 | 30 噸 | 60 噸 | 100 噸 | 100 噸 | 100/200 噸 | ||
| 總功率 | -150千瓦 | -180千瓦 | -270千瓦 | -300千瓦 | -390千瓦 | -500千瓦 | -570千瓦 | -640千瓦 | -800千瓦 |
| *工廠產能基于以下標準工況: | |||||||||
| 氣壓 | 760mmHg | ||||||||
| 環境溫度 | 20℃ | ||||||||
| 材料通過 40mm 網孔 | 100% | ||||||||
| 材料通過 3mm 網孔 | 40% | ||||||||
| 材料通過 74μm | ≤7% | ||||||||
| 滾筒干燥機出料端骨料溫度 | 160℃ | ||||||||
| 骨料密度 | 1650kg/m3 | ||||||||
| 骨料比熱 | 0.21kcal/kg℃ | ||||||||
| 粉料含量 | 5% | ||||||||
| 瀝青含量 | 5% | ||||||||
| 含沙量 | ≤40% | ||||||||
| 最大骨料尺寸 | ≤40mm | ||||||||
| 冷集料平均水分 | ≤5% | ||||||||
| 每批次的周期時間 | 45s | ||||||||
| 柴油熱值 | ≥10500Kcal/kg | ||||||||
| 重油熱值 | ≥9850Kcal/kg | ||||||||
| 天然氣熱值 | ≥8000Kcal/Nm3 | ||||||||
| 煤熱值 | ≥5500Kcal/kg | ||||||||
